Decentrální pohony na malé napětí se doporučují pro aplikace ve výkonovém rozsahu mezi klasickými serovopohony a nejmenšími pohony. Rozsah provozního napětí DC 48 V nabízí navíc výhody malého napětí, pokud jde o kompaktnost, elektrickou bezpečnost a jednoduchost.
CMP ELVCD: malé napětí - velký užitek
Dosavadní, silně poptávané oblasti použití pohonů na malé napětí lze často nalézt v aplikacích v oblasti vozidel a spotřebního zboží. Zde ale existují částečně jiné požadavky na robustnost, dlouhou životnost, udržovatelnost a rozšiřitelnost než u klasických průmyslových servopohonů.
Z tohoto důvodu jsme při navrhování pohonu CMP ELVCD nekladli důraz na další pohon na malé napětí, ale spíše na vytvoření plně průmyslově kompatibilního, decentrálního servopohonu se všemi vlastnostmi převodového servomotoru.
CMP ELVCD je proto v plném rozsahu integrován do naší automatizační struktury s MOVI-PLC®. Jako oblasti použití se nabízejí všechny automatizační úkoly s dynamickými a přesnými pohyby do 500 W.
Nechte si poradit!
- Naši odborníci znají Vaši branži a Vaše požadavky.
- Díky naší celosvětové síti jsme Vám kdykoli k dispozici.
- Máme znalosti a nástroje, abychom Vám mohli poskytnout optimální poradenství.
Výhody pro Vás
-
Vysoká elektrická bezpečnost
při malém napětí 48 V DC -
Vysoký výkon
max. do 0,5 kW -
Koordinované víceosé pohyby
díky integraci do naší řídicí jednotky MOVI-PLC® -
Flexibilní kombinatorika hnacího mechanismu
protože na jedné větvi lze připojit a napájet více pohonů.
Vlastnosti
CMP ELVCD je vždy kombinován s řídicí jednotkou MOVI-PLC®advanced. Všechny řídicí úkoly se stanovují centrálně a jsou synchronizovaně předávány pohonům. Je tak možné realizovat komplexní pohybové profily a robotické úkoly. Téměř všechna provedení motoru a převodovky, které lze kombinovat v rámci motorového systému CMP50M nebo CMP50S, lze realizovat i s CMP ELVCD.
Technické údaje

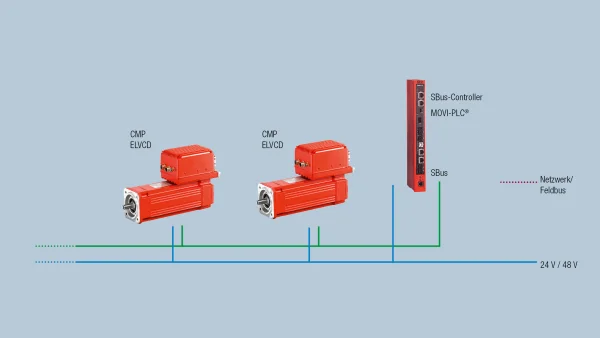

Topologie instalace s decentrálním servophonem na malé napětí CMP ELVCD
- CMP ELVCD je napájen napětím 24 V DC (řízení) a 48V DC (výkon).
- Pohon je nutné ovládat řídicí jednotkou SEW-EURODRIVE jako centrální jednotkou přes sběrnici SBus.
- V řídicí jednotce se uskutečňuje koordinace a nadřazená kontrola pohybu pro všechny připojené pohony.
- V závislosti na potřebném výkonu a současnosti pohonů lze na jedné větvi připojit a napájet několik pohonů.
- Použité řídicí jednotky nabízejí běžně dostupná rozhraní na nadřízené úrovně automatizace. Systém automatizace lze ale provozovat i autarkně jako modul.
| Technické údaje pohonu CMP ELVCD | |||
|---|---|---|---|
| CMP 50S | CMP 50M | ||
| Připojovací napětí | Napětí meziobvodu | 48 V DC jmen. (max. 60 V DC) | |
| Napájení elektroniky | 24 V DC ± 20% | ||
| Vstupní proud | IJmen. | 15 A | |
| IMax | 35 A na 2 s | ||
| Provozní teplota | ϑU | -25 °C až +50 °C (bez kondenzace) | |
| Skladovací teplota | ϑL | -25°C až +70°C (EN 60721-3-3) | |
| Výkon motoru | při ϑU= 20 °C | 330 W | 500 W |
| při ϑU= 40 °C | 230 W | 330 W | |
| Jmenovité otáčky motoru | 3000 1/min | ||
| Jmenovitý moment motoru | při ϑU= 20 °C | 1,05 Nm | 1,6 Nm |
| při ϑU= 40 °C | 0,75 Nm | 1,05 Nm | |
| Krytí | IP 65 podle EN 60529 | ||
| Rozměry (D x Š x V) | MIN | 150,5 x 85 x 150 | 189,5 x 85 x 150 |
| MAX | 217 x 85 x 150 | 256 x 85 x 150 | |
| Hmotnost | bez brzdy | 2,9 kg | 3,55 kg |
| s brzdou | 3,25 kg | 3,9 kg | |
Oblasti použití
Jako oblasti použití se nabízejí všechny automatizační úkoly s dynamickými a přesnými pohyby do 500 W.
Příklady použití pro decentrální servopohon na malé napětí CMP ELVCD

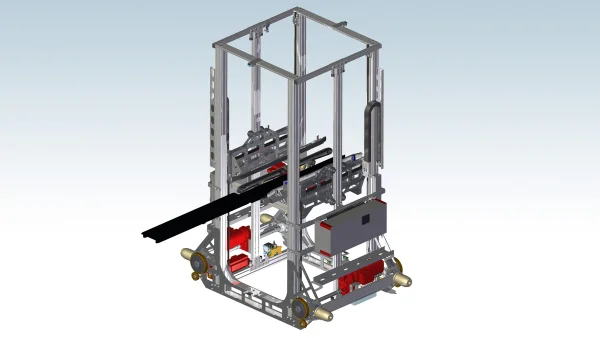

Jednoúrovňové a víceúrovňové manipulační systémy v logistice nádob
Zde se CMP ELVCD používá jako pohon pro teleskopy a dopravní pásy k automatizaci kompletních prostředků k uchopení břemen. S ovládáním pomocí pohybující se spínací skříně nebo kompletně decentrální jednotky lze realizovat kompaktní, flexibilní logistické aplikace.

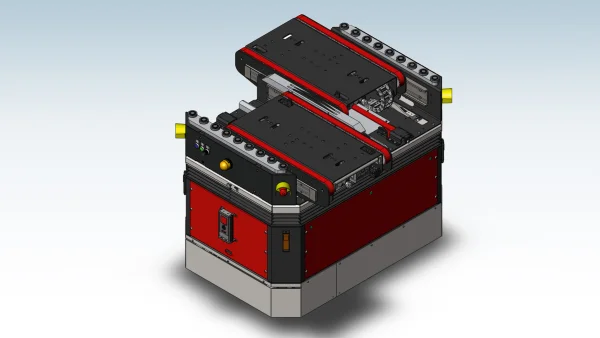

Vozidla pro bezobslužné dopravní systémy a logistická vozidla
V závislosti na výkonových údajích vozidel se zde nabízí možnosti použití v oblasti pohonů pojezdu a zdvihu a v oblasti prostředků pro uchopení břemen. V kombinaci s decentrálním pohonným, polohovacím a aplikačním řízením MOVIPRO®a bezkontaktním přenosem energie MOVITRANS®®získáte atraktivní komplexní řešení.

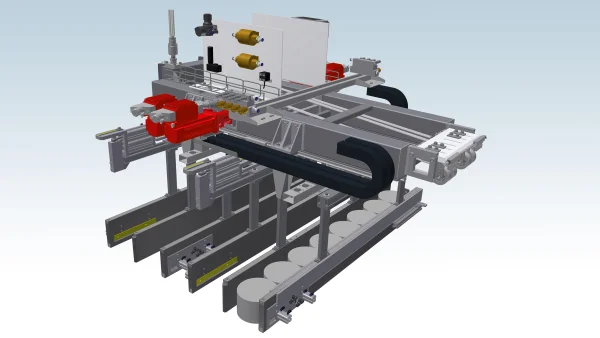

Podávací a manipulační jednotky
V kombinaci s našimi klasickými servopohony, jako např. víceosým servozesilovačem MOVIAXIS®,přispívá pohon CMP ELVCD k optimalizaci váhy a zjednodušení kabeláže speciálně u mobilních podávacích a manipulačních jednotek. Ovládání je realizováno přímo z řídicí jednotky MOVI-PLC®.
